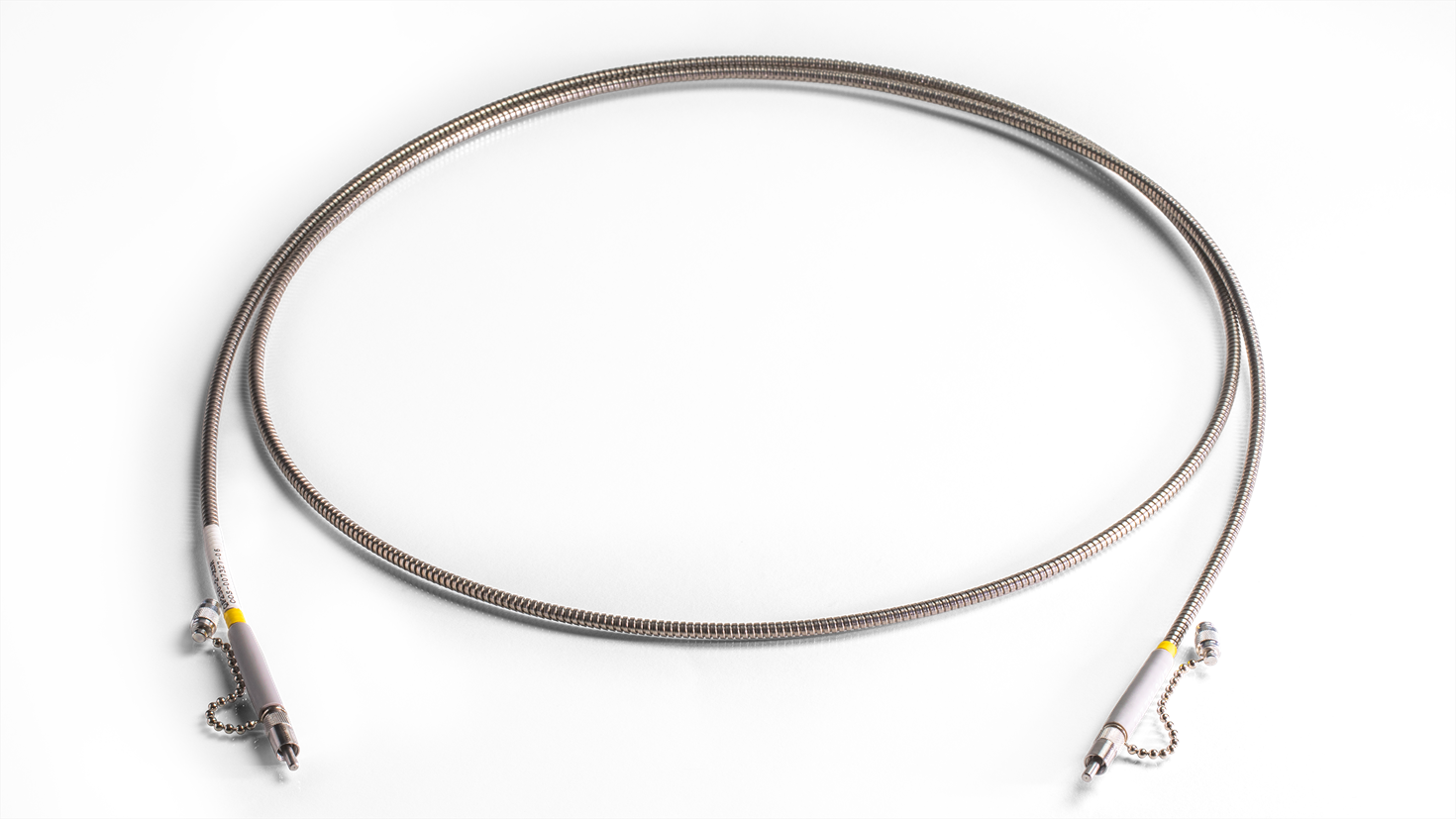

オーシャンオプティクスのプレミアムグレードの光ファイバアセンブリは、耐久性に優れた高品質のパッチコードであり、信号の分散を最小限に抑えて均一な結果を提供します。プレミアムグレードのパッチコードは、照明用、および読み取り用の両方として機能し、オーシャンオプティクス分光器、光源、サンプリングアクセサリに簡単に接続できます。
300nm未満の紫外放射は、標準シリカファイバの信号伝送を低下させ、ソラリゼーション(測定を無効にする可能性のある紫外の光吸収の増加)を引き起こします。耐ソラリゼーションファイバアセンブリは、紫外劣化の影響を緩和するポリイミドまたはアルミニウムバッファを使用します。
概要
XSRファイバ減衰カーブ
XSRタイプ プレミアムグレード光ファイバラインナップ
| 型番 | 波長範囲 | ファイバコア径 | クラッド外径 | バッファ材 | 主要バッファ外径 | 最大外径 | 長さ | ジャケット | コネクタ | 最高温度 | NA | 全角 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QP115-025-XSR | 180 - 800 nm | 115 μm ± 6 μm | 125 μm ± 6 μm | アルミニウム ポリマー |
150 μm ± 5 μm | 230 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP115-1-XSR | 180 - 800 nm | 115 μm ± 6 μm | 125 μm ± 6 μm | アルミニウム ポリマー |
150 μm ± 5 μm | 230 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP115-2-XSR | 180 - 800 nm | 115 μm ± 6 μm | 125 μm ± 6 μm | アルミニウム ポリマー |
150 μm ± 5 μm | 230 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP230-0.25-XSR | 180 - 800 nm | 230 μm ± 12 μm | 250 μm ± 13 μm | アルミニウム ポリマー |
300 μm | 380 μm ± 20 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP230-1-XSR | 180 - 800 nm | 230 μm ± 12 μm | 250 μm ± 13 μm | アルミニウム ポリマー |
300 μm | 380 μm ± 20 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP230-2-XSR | 180 - 800 nm | 230 μm ± 12 μm | 250 μm ± 13 μm | アルミニウム ポリマー |
300 μm | 380 μm ± 20 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QP450-0.25-XSR | 180 - 800 nm | 450 μm ± 22 μm | 500 μm ± 25 μm | アルミニウム ナイロン シリコン |
580 μm | 1300 μm ± 100 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QP450-1-XSR | 180 - 800 nm | 450 μm ± 22 μm | 500 μm ± 25 μm | アルミニウム ナイロン シリコン |
580 μm | 1300 μm ± 100 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QP450-2-XSR | 180 - 800 nm | 450 μm ± 22 μm | 500 μm ± 25 μm | アルミニウム ナイロン シリコン |
580 μm | 1300 μm ± 100 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QP600-025-XSR | 180 - 800 nm | 600 μm ± 30 μm | 660 μm ± 33 μm | アルミニウム ナイロン シリコン |
800 μm | 1700 μm ± 200 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-1-XSR | 180 - 800 nm | 600 μm ± 30 μm | 660 μm ± 33 μm | アルミニウム ナイロン シリコン |
800 μm | 1700 μm ± 200 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-2-XSR | 180 - 800 nm | 600 μm ± 30 μm | 660 μm ± 33 μm | アルミニウム ナイロン シリコン |
800 μm | 1700 μm ± 200 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
