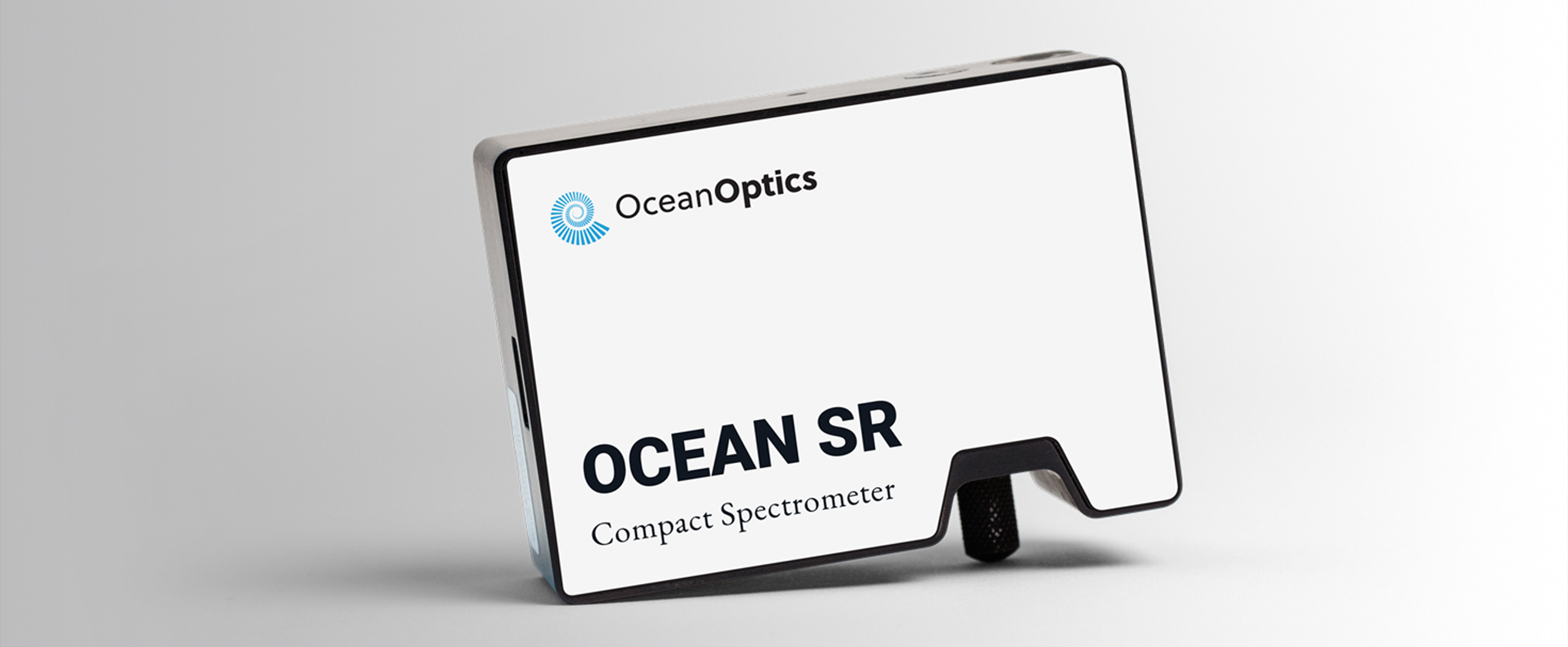

Ocean SRシリーズマルチチャンネル分光器

Ocean SR Series Next Generation Spectrometers

オーシャンオプティクスのOcean SRシリーズ分光器は、高速スペクトル取得と最高クラスのS/N性能を実現した多用途分光器です。Ocean SRシリーズには、低濃度測定や高速スペクトル取得に適したOcean SR2、優れたSNRを備えたOcean SR4、およびより高性能なハイエンドディテクタを搭載したOcean SR6の3モデルがあります。Ocean SRシリーズは、レーザー特性評価、プラズマモニタリング、DNA/RNA吸光測定などのアプリケーションに最適で、高速性(最小露光時間1μs=SR2)や優れたSNR(3000:1=SR4、3500:1=SR6)などの特徴を持っています。他の小型分光器に見られるようなトレードオフなしに、アプリケーションの多様性を実現します。



検出可能な波長域においてフラットなスペクトル応答性があり、UV-NIR域の測定において同レベルの良好さで行うことが可能です。低ノイズ、高S/N性能により、以前まではノイズに埋もれていた微量レベルのサンプル濃度検出を実現します。

Ocean SR2 特徴

  • ◆ 高速取得と優れたSNRによる最適化されたパフォーマンス
  • ◆ 自動製造技術による高い再現性
  • ◆ 様々なアプリケーションに対応する高い汎用性
  • ◆ 5、10、25、50、100、200μmのスリットでご利用可能(ユーザ交換可能)



Ocean SR2 仕様

分光
波長範囲: 220 - 1050 nm (ディテクタ範囲)
グレーティングブレーズ波長: 240 nm
250 nm
300 nm
400 nm
500 nm
750 nm
1,000 nm
光学分解能: 0.28~11.52 nm
露光時間: 1 μ秒 - 2 秒
補正リニアリティ: >99.8%(飽和の10-90%) (10 μ秒 - 1.5 秒)
ダークノイズ: 20 カウント
S/N比 (シングルスキャン @ 10 m秒): 380:1
S/N比 (高速平均化モード): 25800:1
迷光: 2.3 AU
熱安定性: 0.05 ピクセル/℃
ディテクタ
ピクセル数: 2048
入射スリット: 25 μm (標準)
エレクトロニクス
A/D分解能: 16 ビット
コネクタ: USB Type-C
16ピン Smatec TFM
入出力: 4つのGPIO - 出力ストロボ - 電源入力 - トリガ
トリガモード: 立ち上がりエッジ - レベル
電力消費: 400 mA (最大)
通信
有線: USB 2.0
環境
コンプライアンス: CE
FCC Part 15 Class A
材質: アルミニウム
保管温度: -30 ℃ - +70 ℃
サイズ
大きさ: 88.9 mm x 63.5 mm x 31.3 mm (ポートを除く)
重さ: 275 グラム



Ocean SR2標準ラインナップ

型番 グレーティング 測定波長範囲 スリット幅 ディテクタ
集光レンズ
フィルタ 光学分解能
(FWHM)
SR-2N750-5 1200ライン/mm
ブレーズ波長@750nm
570 - 860 nm 5 μm あり なし 0.36 nm
SR-2N750-10 10 μm 0.43 nm
SR-2N750-25 25 μm 0.56 nm
SR-2N750-50 50 μm 0.87 nm
SR-2N750-100 100 μm 1.60 nm
SR-2N750-200 200 μm 3.20 nm
SR-2N1000-5 600ライン/mm
ブレーズ波長@1000nm
600 - 1050 nm 5 μm あり OF1
>590nm
0.84 nm
SR-2N1000-10 10 μm 0.99 nm
SR-2N1000-25 25 μm 1.30 nm
SR-2N1000-50 50 μm 2.01 nm
SR-2N1000-100 100 μm 3.72 nm
SR-2N1000-200 200 μm 7.44 nm
SR-2UV220-5 1,800ライン/mm
Holographic UV
220 - 410 nm 5 μm あり なし 0.28 nm
SR-2UV220-10 10 μm 0.33 nm
SR-2UV220-25 25 μm 0.43 nm
SR-2UV220-50 50 μm 0.67 nm
SR-2UV220-100 100 μm 1.23 nm
SR-2UV220-200 200 μm 2.46 nm
SR-2UV240-5 1,200ライン/mm
Holographic UV
220 - 535 nm 5 μm あり OSF 0.42 nm
SR-2UV240-10 10 μm 0.50 nm
SR-2UV240-25 25 μm 0.66 nm
SR-2UV240-50 50 μm 1.02 nm
SR-2UV240-100 100 μm 1.89 nm
SR-2UV240-200 200 μm 3.78 nm
SR-2UVV240-5 600ライン/mm
ブレーズ波長@240nm
220 - 925 nm 5 μm あり OSF 0.86 nm
SR-2UVV240-10 10 μm 1.01 nm
SR-2UVV240-25 25 μm 1.33 nm
SR-2UVV240-50 50 μm 2.06 nm
SR-2UVV240-100 100 μm 3.80 nm
SR-2UVV240-200 200 μm 7.60 nm
SR-2UVV300-5 600ライン/mm
ブレーズ波長@300nm
220 - 910 nm 5 μm あり OSF 0.86 nm
SR-2UVV300-10 10 μm 1.01 nm
SR-2UVV300-25 25 μm 1.33 nm
SR-2UVV300-50 50 μm 2.06 nm
SR-2UVV300-100 100 μm 3.80 nm
SR-2UVV300-200 200 μm 7.61 nm
SR-2UVV400-5 600ライン/mm
ブレーズ波長@400nm
220 - 910 nm 5 μm あり OSF 0.86 nm
SR-2UVV400-10 10 μm 1.01 nm
SR-2UVV400-25 25 μm 1.33 nm
SR-2UVV400-50 50 μm 2.06 nm
SR-2UVV400-100 100 μm 3.80 nm
SR-2UVV400-200 200 μm 7.61 nm
SR-2VIS400-5 600ライン/mm
ブレーズ波長@400nm
350 - 1040 nm 5 μm あり OSF 0.86 nm
SR-2VIS400-10 10 μm 1.02 nm
SR-2VIS400-25 25 μm 1.34 nm
SR-2VIS400-50 50 μm 2.08 nm
SR-2VIS400-100 100 μm 3.83 nm
SR-2VIS400-200 200 μm 7.66 nm
SR-2VN500-5 600ライン/mm
ブレーズ波長@500nm
350 - 1040 nm 5 μm あり OSF 0.86 nm
SR-2VN500-10 10 μm 1.02 nm
SR-2VN500-25 25 μm 1.34 nm
SR-2VN500-50 50 μm 2.08 nm
SR-2VN500-100 100 μm 3.83 nm
SR-2VN500-200 200 μm 7.66 nm
SR-2XR250-5 500ライン/mm
ブレーズ波長@250nm
220 - 1050 nm 5 μm あり OSF 1.44 nm
SR-2XR250-10 10 μm 1.54 nm
SR-2XR250-25 25 μm 2.02 nm
SR-2XR250-50 50 μm 3.12 nm
SR-2XR250-100 100 μm 5.76 nm
SR-2XR250-200 200 μm 11.52 nm

Ocean SR4 特徴

  • ◆ 高速取得と優れたSNRによる最適化されたパフォーマンス
  • ◆ OEMや産業用アプリケーションへの組み込みに最適
  • ◆ トリガモードオプションと高速平均化モードハードウェアアクセサレーションによる信号平均化ツール
  • ◆ 5、10、25、50、100、200μmのスリットでご利用可能(ユーザ交換可能)
  • ◆ 広帯域アプリケーション向けの拡張波長範囲オプション



Ocean SR4 仕様

分光
波長範囲: 220 - 1050 nm (ディテクタ範囲)
グレーティングブレーズ波長: 240 nm
250 nm
300 nm
400 nm
500 nm
750 nm
1,000 nm
光学分解能: 0.70~1.50 nm (25 μmスリット装着時)
露光時間: 3.8 m秒 - 10 秒
補正リニアリティ: 99.7%
S/N比 (シングルスキャン @ 10 m秒): 250:1
S/N比 (高速平均化モード): 3000:1
スキャンレート: 74 スキャン/秒
迷光: 2.3 AU
熱安定性: 0.05 ピクセル/℃
ディテクタ
ピクセル数: 3648
入射スリット: 25 μm (標準)
エレクトロニクス
A/D分解能: 16 ビット
コネクタ: USB Type-C
16ピン Smatec TFM
入出力: 4つのGPIO - 出力ストロボ - 電源入力 - トリガ
トリガモード: 立ち上がりエッジ - レベル
通信
有線: USB 2.0
環境
保管温度: -30 ℃ - +70 ℃
サイズ
大きさ: 88.1 mm x 63.5 mm x 31.45 mm
重さ: 275 グラム



Ocean SR4 標準ラインナップ

型番 グレーティング 測定波長範囲 スリット幅 ディテクタ
集光レンズ
フィルタ 光学分解能
(FWHM)
SR-4N750-5 1200ライン/mm
ブレーズ波長@750nm
570 - 860 nm 5 μm あり なし 0.58 nm
SR-4N750-10 10 μm 0.63 nm
SR-4N750-25 25 μm 0.83 nm
SR-4N750-50 50 μm 1.28 nm
SR-4N750-100 100 μm 2.31 nm
SR-4N750-200 200 μm 4.62 nm
SR-4N1000-5 600ライン/mm
ブレーズ波長@1000nm
600 - 1050 nm 5 μm あり OF1
>590nm
1.17 nm
SR-4N1000-10 10 μm 1.25 nm
SR-4N1000-25 25 μm 1.65 nm
SR-4N1000-50 50 μm 2.55 nm
SR-4N1000-100 100 μm 4.62 nm
SR-4N1000-200 200 μm 9.24 nm
SR-4UV220-5 1,800ライン/mm
Holographic UV
220 - 410 nm 5 μm あり なし 0.42 nm
SR-4UV220-10 10 μm 0.46 nm
SR-4UV220-25 25 μm 0.60 nm
SR-4UV220-50 50 μm 0.93 nm
SR-4UV220-100 100 μm 1.68 nm
SR-4UV220-200 200 μm 3.36 nm
SR-4UV240-5 1,200ライン/mm
Holographic UV
220 - 535 nm 5 μm あり OSF 0.58 nm
SR-4UV240-10 10 μm 0.63 nm
SR-4UV240-25 25 μm 0.83 nm
SR-4UV240-50 50 μm 1.28 nm
SR-4UV240-100 100 μm 2.31 nm
SR-4UV240-200 200 μm 4.62 nm
SR-4UVV240-5 600ライン/mm
ブレーズ波長@240nm
220 - 925 nm 5 μm あり OSF 1.17 nm
SR-4UVV240-10 10 μm 1.25 nm
SR-4UVV240-25 25 μm 1.65 nm
SR-4UVV240-50 50 μm 2.55 nm
SR-4UVV240-100 100 μm 4.62 nm
SR-4UVV240-200 200 μm 9.24 nm
SR-4UVV300-5 600ライン/mm
ブレーズ波長@300nm
220 - 910 nm 5 μm あり OSF 1.17 nm
SR-4UVV300-10 10 μm 1.25 nm
SR-4UVV300-25 25 μm 1.65 nm
SR-4UVV300-50 50 μm 2.55 nm
SR-4UVV300-100 100 μm 4.62 nm
SR-4UVV300-200 200 μm 9.24 nm
SR-4UVV400-5 600ライン/mm
ブレーズ波長@400nm
220 - 910 nm 5 μm あり OSF 1.17 nm
SR-4UVV400-10 10 μm 1.25 nm
SR-4UVV400-25 25 μm 1.65 nm
SR-4UVV400-50 50 μm 2.55 nm
SR-4UVV400-100 100 μm 4.62 nm
SR-4UVV400-200 200 μm 9.24 nm
SR-4VIS400-5 600ライン/mm
ブレーズ波長@400nm
350 - 1040 nm 5 μm あり OSF 1.17 nm
SR-4VIS400-10 10 μm 1.25 nm
SR-4VIS400-25 25 μm 1.65 nm
SR-4VIS400-50 50 μm 2.55 nm
SR-4VIS400-100 100 μm 4.62 nm
SR-4VIS400-200 200 μm 9.24 nm
SR-4VN500-5 600ライン/mm
ブレーズ波長@500nm
350 - 1040 nm 5 μm あり OSF 1.17 nm
SR-4VN500-10 10 μm 1.25 nm
SR-4VN500-25 25 μm 1.65 nm
SR-4VN500-50 50 μm 2.55 nm
SR-4VN500-100 100 μm 4.62 nm
SR-4VN500-200 200 μm 9.24 nm
SR-4XR250-5 500ライン/mm
ブレーズ波長@250nm
220 - 1050 nm 5 μm あり OSF 1.43 nm
SR-4XR250-10 10 μm 1.54 nm
SR-4XR250-25 25 μm 2.03 nm
SR-4XR250-50 50 μm 3.13 nm
SR-4XR250-100 100 μm 5.67 nm
SR-4XR250-200 200 μm 11.34 nm

Ocean SR6 特徴

  • ◆ 高速取得と優れたSNRによる最適化されたパフォーマンス
  • ◆ 自動製造技術による高い再現性
  • ◆ 様々なアプリケーションに対応する高い汎用性
  • ◆ 5、10、25、50、100、200μmのスリットでご利用可能(ユーザ交換可能)
  • ◆ 裏面入射型2D CCD搭載、高いダイナミックレンジと熱安定性



Ocean SR6 仕様

分光
波長範囲: 185 - 1100 nm (ディテクタ範囲)
グレーティングブレーズ波長: 220 nm
240 nm
250 nm
300 nm
400 nm
500 nm
750 nm
光学分解能: 0.36~11.52 nm
露光時間: 7.2 m秒 - 5 秒
補正リニアリティ: >99.8%
S/N比 (シングルスキャン @ 10 m秒): 400:1
S/N比 (高速平均化モード): 3500:1
迷光: 1.7 AU (紫外-可視モデル)
熱安定性: 0.03 ピクセル/℃
ディテクタ
ピクセル数: 2048
入射スリット: 25 μm (標準)
エレクトロニクス
A/D分解能: 16 ビット
コネクタ: USB Type-C
16ピン Smatec TFM
入出力: 4つのGPIO - 出力ストロボ - 電源入力 - トリガ
トリガモード: 立ち上がりエッジ - レベル
通信
有線: USB 2.0
環境
保管温度: -30 ℃ - +70 ℃
サイズ
大きさ: 88.1 mm x 63.5 mm x 31.45 mm
重さ: 275 グラム



Ocean SR6 標準ラインナップ

型番 グレーティング 測定波長範囲 スリット幅 ディテクタ
集光レンズ
フィルタ 光学分解能
(FWHM)
SR-6N750-5 1200ライン/mm
ブレーズ波長@750nm
570 - 860 nm 5 μm なし なし 0.54 nm
SR-6N750-10 10 μm 0.58 nm
SR-6N750-25 25 μm 0.76 nm
SR-6N750-50 50 μm 1.17 nm
SR-6N750-100 100 μm 2.16 nm
SR-6N750-200 200 μm 4.32 nm
SR-6N1000-5 600ライン/mm
ブレーズ波長@1000nm
600 - 1100 nm 5 μm なし OF1
>590nm
1.17 nm
SR-6N1000-10 10 μm 1.25 nm
SR-6N1000-25 25 μm 1.64 nm
SR-6N1000-50 50 μm 2.54 nm
SR-6N1000-100 100 μm 4.68 nm
SR-6N1000-200 200 μm 9.36 nm
SR-6UV220-5 1,800ライン/mm
Holographic UV
180 - 400 nm 5 μm なし なし 0.36 nm
SR-6UV220-10 10 μm 0.39 nm
SR-6UV220-25 25 μm 0.50 nm
SR-6UV220-50 50 μm 0.78 nm
SR-6UV220-100 100 μm 1.44 nm
SR-6UV220-200 200 μm 2.88 nm
SR-6UV240-5 1,200ライン/mm
Holographic UV
185 - 510 nm 5 μm なし OSF 0.54 nm
SR-6UV240-10 10 μm 0.58 nm
SR-6UV240-25 25 μm 0.76 nm
SR-6UV240-50 50 μm 1.17 nm
SR-6UV240-100 100 μm 2.16 nm
SR-6UV240-200 200 μm 4.32 nm
SR-6UVV240-5 600ライン/mm
ブレーズ波長@240nm
185 - 850 nm 5 μm なし OSF 1.17 nm
SR-6UVV240-10 10 μm 1.25 nm
SR-6UVV240-25 25 μm 1.64 nm
SR-6UVV240-50 50 μm 2.54 nm
SR-6UVV240-100 100 μm 4.68 nm
SR-6UVV240-200 200 μm 9.36 nm
SR-6UVV300-5 600ライン/mm
ブレーズ波長@300nm
200 - 900 nm 5 μm なし OSF 1.17 nm
SR-6UVV300-10 10 μm 1.25 nm
SR-6UVV300-25 25 μm 1.64 nm
SR-6UVV300-50 50 μm 2.54 nm
SR-6UVV300-100 100 μm 4.68 nm
SR-6UVV300-200 200 μm 9.36 nm
SR-6UVV400-5 600ライン/mm
ブレーズ波長@400nm
200 - 900 nm 5 μm なし OSF 1.17 nm
SR-6UVV400-10 10 μm 1.25 nm
SR-6UVV400-25 25 μm 1.64 nm
SR-6UVV400-50 50 μm 2.54 nm
SR-6UVV400-100 100 μm 4.68 nm
SR-6UVV400-200 200 μm 9.36 nm
SR-6VIS400-5 600ライン/mm
ブレーズ波長@400nm
350 - 1000 nm 5 μm なし OSF 1.17 nm
SR-6VIS400-10 10 μm 1.25 nm
SR-6VIS400-25 25 μm 1.64 nm
SR-6VIS400-50 50 μm 2.54 nm
SR-6VIS400-100 100 μm 4.68 nm
SR-6VIS400-200 200 μm 9.36 nm
SR-6VN500-5 600ライン/mm
ブレーズ波長@500nm
350 - 1000 nm 5 μm なし OSF 1.17 nm
SR-6VN500-10 10 μm 1.25 nm
SR-6VN500-25 25 μm 1.64 nm
SR-6VN500-50 50 μm 2.54 nm
SR-6VN500-100 100 μm 4.68 nm
SR-6VN500-200 200 μm 9.36 nm
SR-6XR250-5 500ライン/mm
ブレーズ波長@250nm
190 - 1050 nm 5 μm なし OSF 1.44 nm
SR-6XR250-10 10 μm 1.54 nm
SR-6XR250-25 25 μm 2.02 nm
SR-6XR250-50 50 μm 3.12 nm
SR-6XR250-100 100 μm 5.76 nm
SR-6XR250-200 200 μm 11.52 nm
