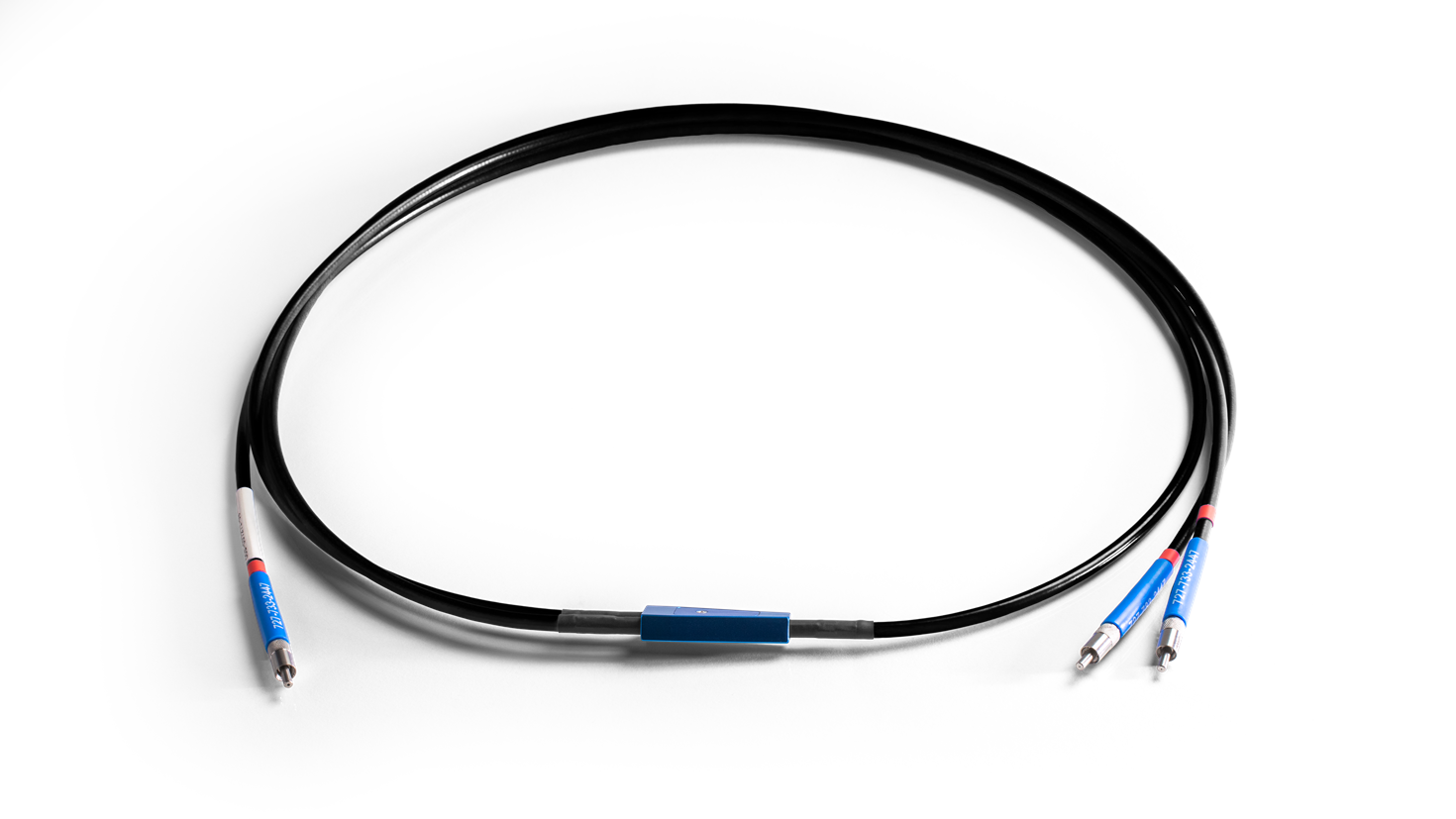

UV-VIS Bifurcated Optical Fiber Assembly

2分岐光ファイバアセンブリは、共通端子に2本ファイバが並んでおり、分岐側の端子でそれぞれ1本ずつに分岐しています。アプリケーションのニーズに応じて、分岐側で使用されるファイバの種類(透過帯域別タイプ)は同じにすることも、別にすることもできます。



紫外-可視2分岐ファイバは、300-1100nmで効率的に透過するHigh OH含有の光ファイバです。



分岐ファイバは、単一の光源から 2つの異なる場所に等量の光を送る場合、または単一のサンプルから異なる波長範囲用に構成された2つの分光器に光を送る場合に適しています。



概要



プレミアムグレードUV-VIS2分岐ファイバラインナップ

型番 波長範囲 ファイバコア径 クラッド厚 バッファ材 主要バッファ外径 最大外径 長さ ジャケット コネクタ 最高温度 NA 全角 長期曲げ半径 短期曲げ半径
QBIF50-UV-VIS 300 - 1100 nm 50 μm ± 5 μm 35 μm ± 0.5 μm ポリイミド 17 μm ± 5 μm 155 μm 2 m シリコンコートスチールモノコイル プレミアムグレード SMA 905 300 ℃ 0.22 25.4 ° 4 cm 2 cm
QBIF200-UV-VIS 300 - 1100 nm 200 μm ± 4 μm 10 μm ± 4 μm ポリイミド 10 μm ± 5 μm 243 μm 2 m シリコンコートスチールモノコイル プレミアムグレード SMA 905 300 ℃ 0.22 25.4 ° 8 cm 4 cm
QBIF400-UV-VIS 300 - 1100 nm 400 μm ± 8 μm 20 μm ± 3 μm ポリイミド 20 μm ± 7 μm 487 μm 2 m シリコンコートスチールモノコイル プレミアムグレード SMA 905 300 ℃ 0.22 25.4 ° 16 cm 8 cm
QBIF600-UV-BX 300 - 1100 nm 600 μm ± 10 μm 30 μm ± 3 μm ポリイミド 25 μm ± 10 μm 720 μm 2 m ステンレススチールBX プレミアムグレード SMA 905 300 ℃ 0.22 25.4 ° 24 cm 12 cm
QBIF600-UV-VIS 300 - 1100 nm 600 μm ± 10 μm 30 μm ± 3 μm ポリイミド 25 μm ± 10 μm 720 μm 2 m シリコンコートスチールモノコイル プレミアムグレード SMA 905 300 ℃ 0.22 25.4 ° 24 cm 12 cm



ラボラトリグレードUV-VIS2分岐ファイバラインナップ

型番 波長範囲 ファイバコア径 クラッド外径 バッファ材 主要バッファ厚 最大外径 長さ ジャケット コネクタ 最高温度 NA 全角 長期曲げ半径 短期曲げ半径
BIF200-UV-VIS 300 - 1100 nm 200 μm ± 4 μm 10 μm ± 4 μm ポリイミド 10 μm ± 5 μm 243 μm 2 m PVDF zipチューブ SMA 905 100 ℃ 0.22 25.4 ° 8 cm 4 cm
BIF400-UV-VIS 300 - 1100 nm 400 μm ± 8 μm 20 μm ± 3 μm ポリイミド 20 μm ± 7 μm 487 μm 2 m PVDF zipチューブ SMA 905 100 ℃ 0.22 25.4 ° 16 cm 8 cm
BIF600-UV-VIS 300 - 1100 nm 600 μm ± 10 μm 30 μm ± 3 μm ポリイミド 25 μm ± 10 μm 720 μm 2 m PVDF zipチューブ SMA 905 100 ℃ 0.22 25.4 ° 24 cm 12 cm
