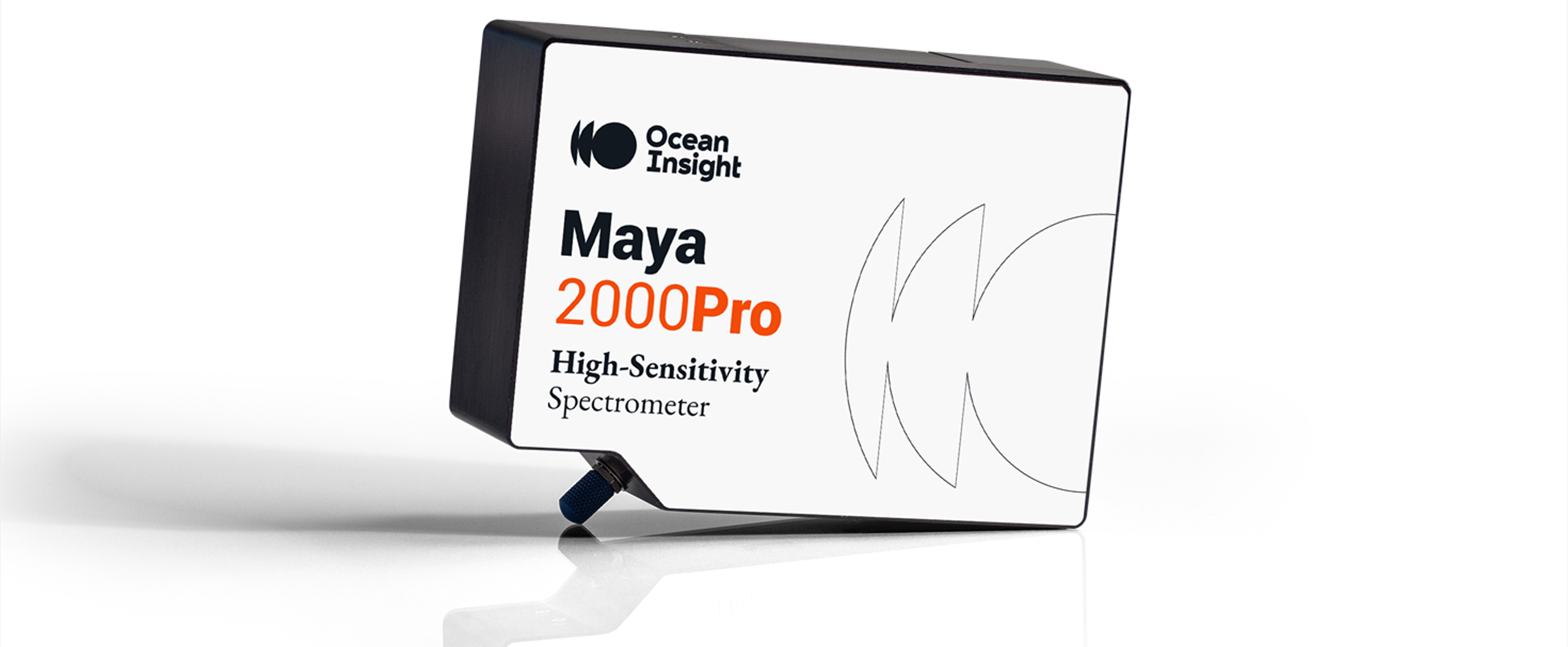

オーシャンオプティクスのMAYA2000PRO分光器は、高感度や優れた紫外-可視の反応、広いダイナミックレンジを必要とするアプリケーションに最適です。MAYA2000PROのアプリケーションんは、微弱蛍光やラマン分光から、溶液、固体、気体の吸光度、透過率、発光分析にまで及びます。



MAYA2000PROは、アプリケーションニーズに合わせてグレーティングやスリットサイズをご選択いただける仕様選択型モデルの他、深紫外領域をカバーした仕様固定型モデルMAYA2000PRO-DEEP-UVもご用意しております。

概要

• ◆ パワフル - 吸光度、透過率、および蛍光やラマンを含む微弱光測定のための超高感度分光器
• ◆ フレキシブル - 多くのアクセサリと接続可能で、より複雑なアプリケーションに対して能力を発揮します
• ◆ 高感度 - 高性能裏面入射型2D CCDディテクタを搭載
• ◆ 高い費用対効果 - 従来型測定器と比べて安く、優れた性能を備えています

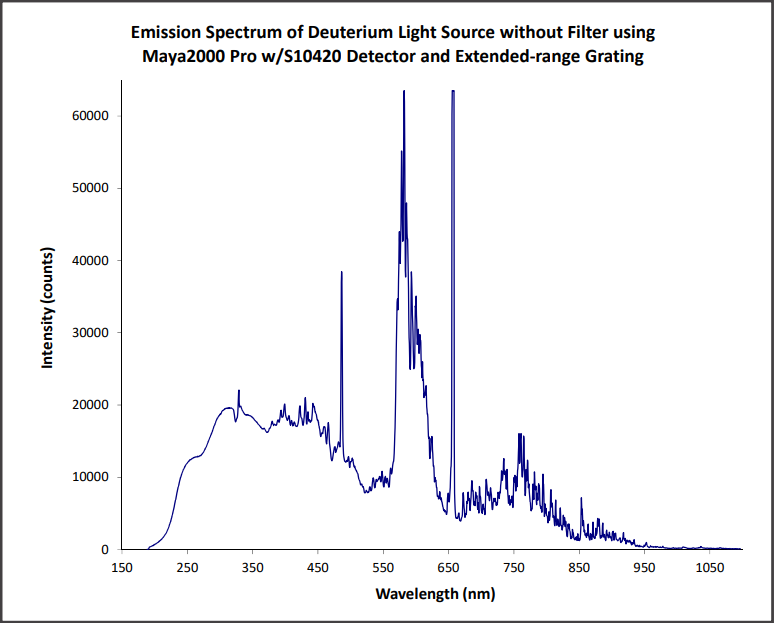

真空紫外対応、拡張範囲グレーティングを搭載したMAYA2000PROで測定した重水素光源のスペクトル



MAYA2000PRO 仕様

分光
波長範囲(ディテクタ範囲):	165 - 1100 nm (グレーティングに依存)
光学分解能:	グレーティングとスリット幅に依存 (様々なオプションがご利用可能)
S/N比:	～450:1
ダイナミックレンジ:	15000:1
露光時間:	7.2 m秒 - 5 秒
光ファイバコネクタ:	SMA 905 または FC
エレクトロニクス
電力要件:	500 mA @ 5 VDC
ストロボ機能:	あり
トリガモード:	4モード
インタフェース:	USB 2.0、RS-232
ディテクタ
タイプ:	裏面入射型2D
量子効率:	75% ピーク @ 600 nm
サイズ
大きさ:	148.6 mm x 109.2 mm x 46.4 mm (脚を含めて49.3 mm)
重さ:	0.96 kg
動作環境
動作温度:	0 ℃ - 50 ℃
湿度:	≦ 90% (結露なし)
マテリアル:	RoHS
電気:	EN61326-1:2013 CISPR 11:2009/A1:2010





仕様選択型MAYA2000PRO：グレーティング・スリット幅・光学分解能リスト



仕様選択型モデルのMAYA2000PROは、ご用途に合わせてグレーティング(波長範囲)とスリット幅をお選びいただけます。またその組み合わせによって光学分解能が決まります。



最良効率範囲は、グレーティングの反射光率が30％以上の波長範囲です。これは測定波長範囲とは異なります。分光レンジはディテクタに照射される波長幅です。測定できる波長範囲の幅に相当します。リストの光学分解能は参考値です。また、下記リストの点線から下のグレーティングはオプショングレーティング(有償)となります。



グレーティング	最良効率範囲 [nm]	分光レンジ [nm]	スリット幅別光学分解能 (FWHM) [nm]						ブレーズ波長 [nm]	刻線数 [lines/mm]
			5 μm	10 μm	25 μm	50 μm	100 μm	200 μm
H1	200-575	445	0.33	0.43	0.54	0.91	1.74	3.32	300	600
H2	250-800	445-415	0.33	0.42	0.54	0.91	1.74	3.32	400	600
H3	350-850	440-410	0.32	0.43	0.54	0.90	1.72	3.29	500	600
H4	530-1100	430-410	0.31	0.42	0.52	0.88	1.68	3.21	750	600
H5	200-400	220	0.16	0.21	0.27	0.45	0.86	1.64	Holographic UV	1200
H6	500-1100	195-140	0.14	0.19	0.24	0.40	0.76	1.46	750	1200
H7	200-500	102-72	0.07	0.10	0.12	0.21	0.40	0.76	Holographic UV	2400
H9	400-800	205-165	0.15	0.20	0.25	0.42	0.80	1.53	Holographic VIS	1200
H10	200-635	140-95	0.10	0.14	0.17	0.29	0.55	1.05	Holographic UV	1800
H11	320-720	135-75	0.10	0.13	0.16	0.28	0.53	1.01	Holographic VIS	1800
H12	260-780	100-60	0.07	0.10	0.12	0.21	0.39	0.75	Holographic VIS	2400
H14	650-1100	420-410	0.31	0.41	0.51	0.86	1.64	3.14	1000	600
H33	200-450	900	0.66	0.88	1.10	1.85	3.52	6.72	250	300
H34	200-550	70-55	0.05	0.07	0.09	0.14	0.27	0.52	250	3600
H35	525-1625	195-150	0.14	0.19	0.24	0.40	0.76	1.46	1000	1200
H36	325-1225	260-100	0.19	0.25	0.32	0.53	1.02	1.94	500	900
HC1	200-1100	900	0.66	0.88	1.10	1.85	3.52	6.72	variable	300/600









仕様固定型MAYA2000PRO：真空紫外アプリケーション用



MAYA2000PRO-DEEP-UVは、グレーティングH10U、25μmスリットを搭載し、155-305nmの波長範囲をカバーした真空紫外(VUV)用仕様固定型モデルです。MAYA2000PRO-DEEP-UVは、内蔵ディテクタのウィンドウをMgF2に取り換え、さらに200nm以下での吸収がある酸素分子を分光器内部から追い出すためのパージポートも備えています。



MAYA2000PRO-DEEP-UV 構成

用途:	真空紫外(VUV)の分光測定
グレーティング:	H10U
波長範囲:	155 - 305 nm
スリット幅:	25 μm
光学分解能:	0.18 nm
真空紫外用標準装備:	DET-MAYAPRO-DEEP-UV MgF2アップグレードディテクタ MAYA-PURGE-PORT パージポート
