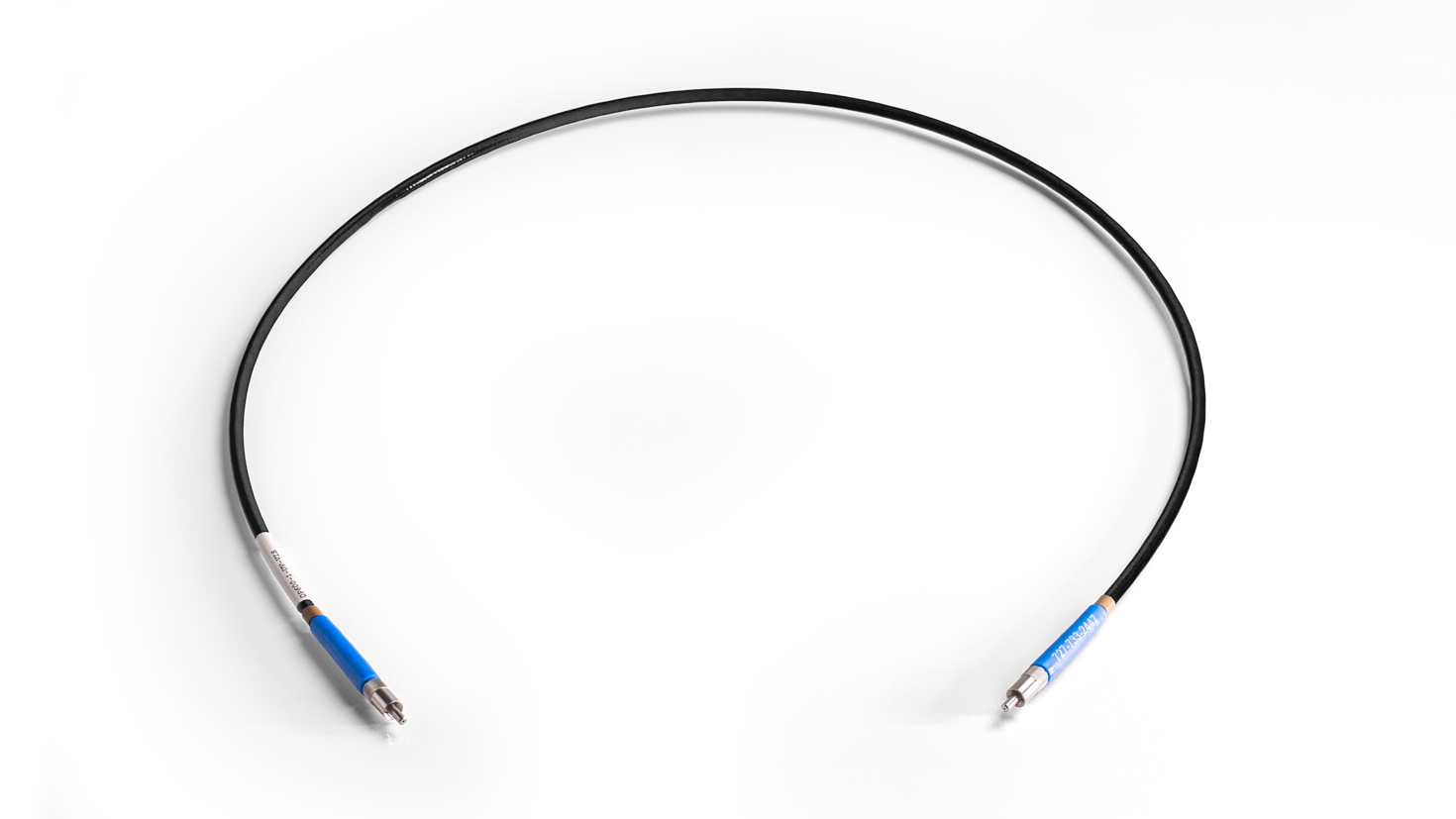

オーシャンオプティクスのラボラトリグレードおよびプレミアムグレードのUV-VIS光ファイバアセンブリは、耐久性に優れた高品質のパッチコードであり、信号の分散を最小限に抑えて均一な結果を提供します。パッチコードは、照明用、および読み取り用の両方として機能し、オーシャンオプティクス分光器、光源、サンプリングアクセサリに簡単に接続できます。

紫外可視パッチコードは、300-1100nmを効率的に透過するHigh OH含有のファイバです。可視近赤外(VIS-NIR: 400-2100nm)および耐ソラリゼーション(XSR: 180-800nmとSR: 200-1100nm)のオプションもございます。

概要

• ◆ 紫外-可視透過 - High OHのファイバは300-1100nmで良好に透過します
• ◆ ジャケットオプション - ステンレススチールBX/ノーメックス編組付きシリコンコートスチールモノコイル(プレミアムグレード)；PVDF Zipチューブ(ラボラトリグレード)
• ◆ 多様性 - 様々なコア径と長さでご利用可能なアセンブリ；カスタムオプションもご利用可能
• ◆ 便利な取り扱い - 精密なSMA905コネクタで簡単操作
• ◆ 丈夫 - フィールドや産業用途、あるいはその他の過酷な取り扱い環境に最適

UV-VISファイバ減衰カーブ

UV-VISファイバラインナップ

プレミアムグレード

プレミアムグレード

ラボラトリグレード

ラボラトリグレード

UV-VISタイプ プレミアムグレード光ファイバ

型番	波長範囲	ファイバコア径	クラッド厚	バッファ材	主要バッファ厚	最大外径	長さ	ジャケット	コネクタ	最高温度	NA	全角	長期曲げ半径	短期曲げ半径
QP50-2-UV-BX	300 - 1100 nm	50 μm ± 5 μm	35 μm ± 0.5 μm	ポリイミド	17 μm ± 5 μm	155 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	4 cm	2 cm
QP50-2-UV-VIS	300 - 1100 nm	50 μm ± 5 μm	35 μm ± 0.5 μm	ポリイミド	17 μm ± 5 μm	155 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	4 cm	2 cm
QP100-2-UV-BX	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	4 cm	2 cm
QP100-2-UV-VIS	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	4 cm	2 cm
QP200-2-UV-BX	300 - 1100 nm	200 μm ± 4 μm	10 μm ± 4 μm	ポリイミド	10 μm ± 5 μm	243 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	8 cm	4 cm
QP200-2-UV-VIS	300 - 1100 nm	200 μm ± 4 μm	10 μm ± 4 μm	ポリイミド	10 μm ± 5 μm	243 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	8 cm	4 cm
QP400-1-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 7 μm	ポリイミド	20 μm ± 7 μm	487 μm	1 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	16 cm	8 cm
QP400-2-UV-BX	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 7 μm	ポリイミド	20 μm ± 7 μm	487 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	16 cm	8 cm
QP400-2-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 7 μm	ポリイミド	20 μm ± 7 μm	487 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	16 cm	8 cm
QP600-025-UV	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	0.25 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	24 cm	12 cm
QP600-025-UV-BX	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	0.25 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	24 cm	12 cm
QP600-1-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	1 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	24 cm	12 cm
QP600-2-UV-BX	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	24 cm	12 cm
QP600-2-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	300 ℃	0.22	25.4 °	24 cm	12 cm
QP1000-2-UV-BX	300 - 1100 nm	1000 μm ± 20 μm	25 μm ± 3 μm	アクリレート	50 μm ± 40 μm	1065 μm	2 m	ステンレススチールBX	プレミアムグレード SMA 905	80 ℃	0.22	25.4 °	30 cm	15 cm
QP1000-2-UV-VIS	300 - 1100 nm	1000 μm ± 20 μm	25 μm ± 3 μm	アクリレート	50 μm ± 40 μm	1065 μm	2 m	シリコンコートスチールモノコイル	プレミアムグレード SMA 905	80 ℃	0.22	25.4 °	30 cm	15 cm

UV-VISタイプ ラボラトリグレード光ファイバ

型番	波長範囲	ファイバコア径	クラッド厚	バッファ材	主要バッファ厚	最大外径	長さ	ジャケット	コネクタ	最高温度	NA	全角	長期曲げ半径	短期曲げ半径
P50-1-UV-VIS	300 - 1100 nm	50 μm ± 5 μm	35 μm ± 0.5 μm	ポリイミド	17 μm ± 5 μm	155 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	4 cm	2 cm
P50-2-UV-VIS	300 - 1100 nm	50 μm ± 5 μm	35 μm ± 0.5 μm	ポリイミド	17 μm ± 5 μm	155 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	4 cm	2 cm
P100-1-UV-VIS	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	4 cm	2 cm
P100-2-UV-VIS	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	4 cm	2 cm
P100-5-UV-VIS	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	5 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	4 cm	2 cm
P200-1-UV-VIS	300 - 1100 nm	200 μm ± 4 μm	10 μm ± 4 μm	ポリイミド	10 μm ± 5 μm	243 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	8 cm	4 cm
P200-2-UV-VIS	300 - 1100 nm	200 μm ± 4 μm	10 μm ± 4 μm	ポリイミド	10 μm ± 5 μm	243 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	8 cm	4 cm
P200-5-UV-VIS	300 - 1100 nm	200 μm ± 4 μm	10 μm ± 4 μm	ポリイミド	10 μm ± 5 μm	243 μm	5 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	8 cm	4 cm
P300-1-UV-VIS	300 - 1100 nm	300 μm ± 6 μm	15 μm ± 7 μm	ポリイミド	20 μm ± 10 μm	380 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	12 cm	6 cm
P300-2-UV-VIS	300 - 1100 nm	300 μm ± 6 μm	15 μm ± 7 μm	ポリイミド	20 μm ± 10 μm	380 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	12 cm	6 cm
P400-010-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	10 cm	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P400-011-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	11 cm	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P400-1-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P400-2-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P400-5-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	5 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P400-10-UV-VIS	300 - 1100 nm	400 μm ± 8 μm	20 μm ± 3 μm	ポリイミド	20 μm ± 7 μm	487 μm	10 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	16 cm	8 cm
P600-025-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	0.25 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	24 cm	12 cm
P600-1-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	1 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	24 cm	12 cm
P600-2-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	2 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	24 cm	12 cm
P600-5-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	5 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	24 cm	12 cm
P600-10-UV-VIS	300 - 1100 nm	600 μm ± 10 μm	30 μm ± 3 μm	ポリイミド	25 μm ± 10 μm	720 μm	10 m	PVDF zipチューブ	SMA 905	100 ℃	0.22	25.4 °	24 cm	12 cm
P1000-2-UV-VIS	300 - 1100 nm	1000 μm ± 20 μm	25 μm ± 3 μm	アクリレート	50 μm ± 40 μm	1065 μm	2 m	PVDF zipチューブ	SMA 905	80 ℃	0.22	25.4 °	30 cm	15 cm
リニア・キー付きSMAパッチコード
PL100-2-UV-VIS	300 - 1100 nm	100 μm ± 3 μm	12 μm ± 5 μm	ポリイミド	17 μm ± 3 μm	155 μm	2 m	PVDF zipチューブ	SMA 905 *	100 ℃	0.22	25.4 °	4 cm	2 cm
* PL100-2-UV-VIS リニア・キー付きSMA光ファイバのSMAコネクタは、片側は標準の6角ナット付きSMAコネクタで、もう片側はキーの付いた6角ナットSMAコネクタとなります。キー付きSMAは、キーを利用する事で、分光器のスリットに合わせてスリットの縦方向にファイバが並ぶように接続可能です。
