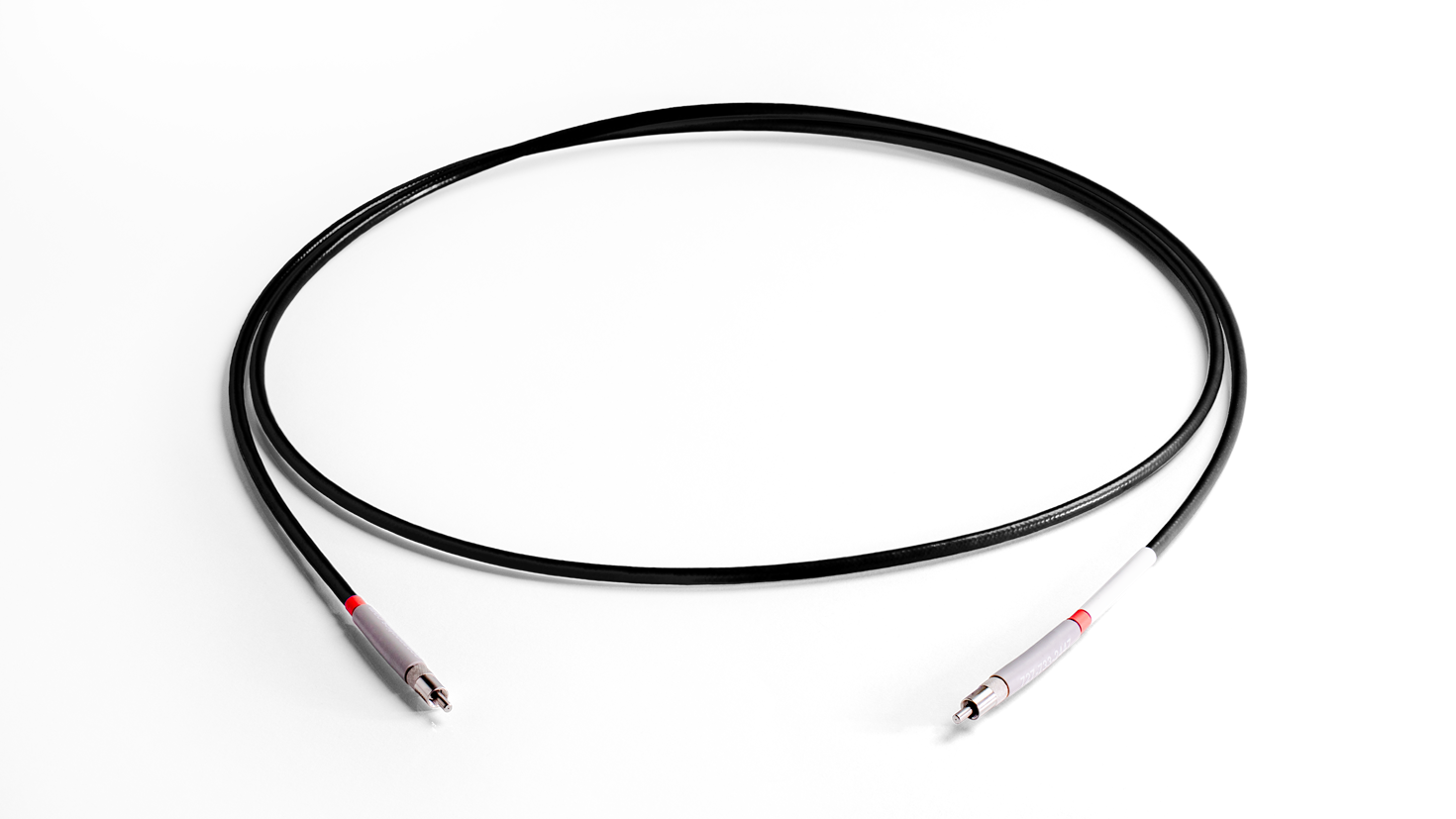

オーシャンオプティクスのラボラトリグレードおよびプレミアムグレードの光ファイバアセンブリは、耐久性に優れた高品質のパッチコードであり、信号の分散を最小限に抑えて均一な結果を提供します。パッチコードは、照明用、および読み取り用の両方として機能し、オーシャンオプティクス分光器、光源、サンプリングアクセサリに簡単に接続できます。
300nm未満の紫外放射は、標準シリカファイバの信号伝送を低下させ、ソラリゼーション(測定を無効にする可能性のある紫外の光吸収の増加)を引き起こします。耐ソラリゼーションファイバアセンブリは、紫外劣化の影響を緩和するポリイミドまたはアルミニウムバッファを使用します。
概要
SRファイバ減衰カーブ
SRファイバラインナップ
SRタイプ プレミアムグレード光ファイバ
| 型番 | 波長範囲 | ファイバコア径 | クラッド厚 | バッファ材 | 主要バッファ厚 | 最大外径 | 長さ | ジャケット | コネクタ | 最高温度 | NA | 全角 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QP200-2-SR-BX | 200 - 1100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QP300-1-SR | 200 - 1100 nm | 300 μm ± 6 μm | 15 μm ± 7 μm | ポリイミド | 20 μm ± 10 μm | 380 μm | 1 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 12 cm | 6 cm |
| QP300-1-SR-BX | 200 - 1100 nm | 300 μm ± 6 μm | 15 μm ± 7 μm | ポリイミド | 20 μm ± 10 μm | 380 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 12 cm | 6 cm |
| QP400-025-SR | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 0.25 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QP400-025-SR-BX | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QP400-2-SR | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QP400-2-SR-BX | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QP600-025-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 0.25 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-025-SR-BX | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 0.25 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-1-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 1 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-1-SR-BX | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 1 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-2-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP600-2-SR-BX | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QP1000-2-SR | 200 - 1100 nm | 1000 μm ± 20 μm | 25 μm ± 3 μm | アクリレート | 50 μm ± 40 μm | 1065 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 80 ℃ | 0.22 | 25.4 ° | 30 cm | 15 cm |
SRタイプ ラボラトリグレード光ファイバ
| 型番 | 波長範囲 | ファイバコア径 | クラッド厚 | バッファ材 | 主要バッファ厚 | 最大外径 | 長さ | ジャケット | コネクタ | 最高温度 | NA | 全角 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P300-1-SR | 200 - 1100 nm | 300 μm ± 6 μm | 15 μm ± 7 μm | ポリイミド | 20 μm ± 10 μm | 380 μm | 1 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 12 cm | 6 cm |
| P400-025-SR | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 0.25 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| P400-1-SR | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 1 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| P400-2-SR | 200 - 1100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| P600-025-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 0.25 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| P600-1-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 1 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| P600-2-SR | 200 - 1100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
