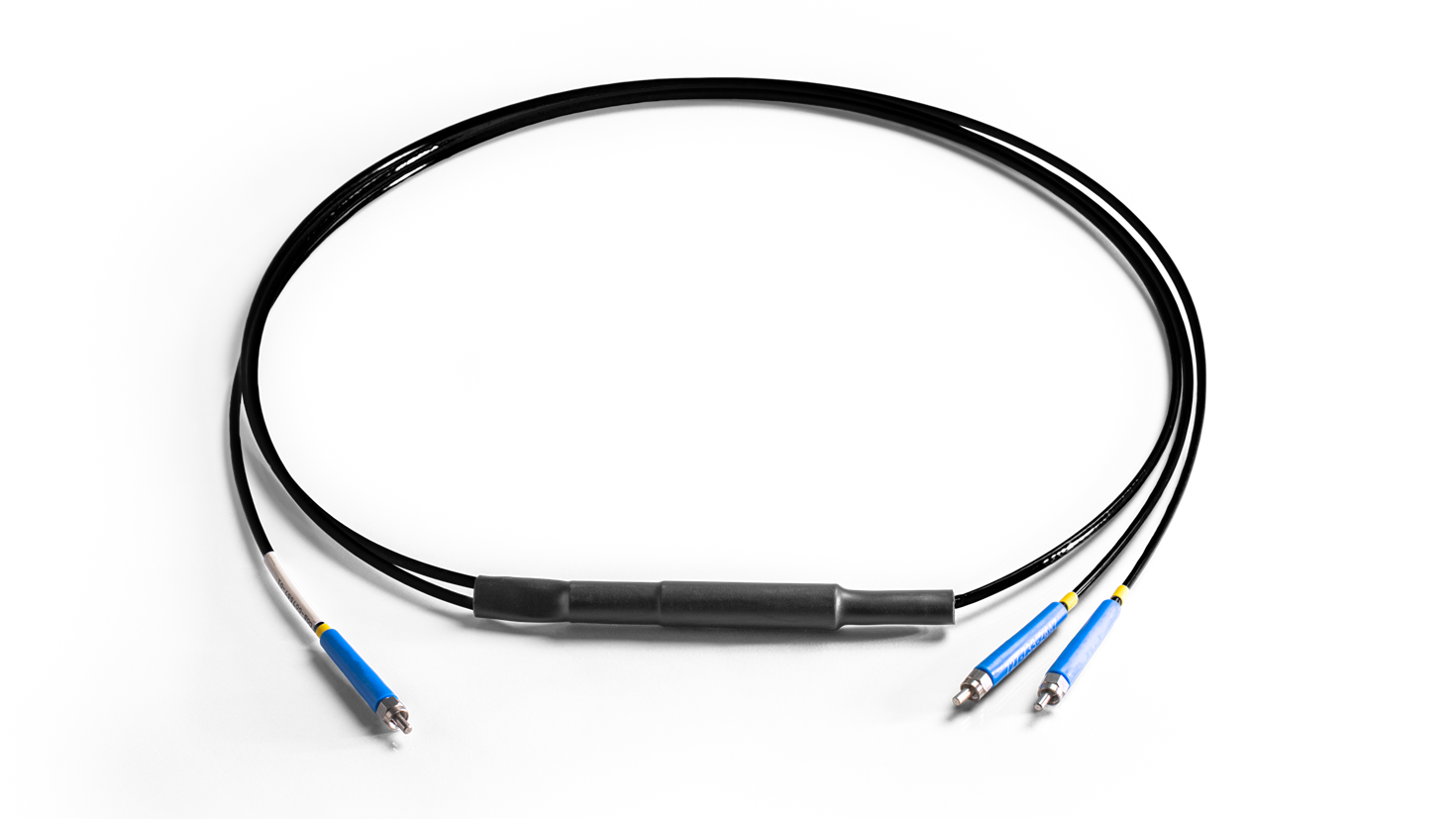

UV-VIS Split Optical Fiber Assembly

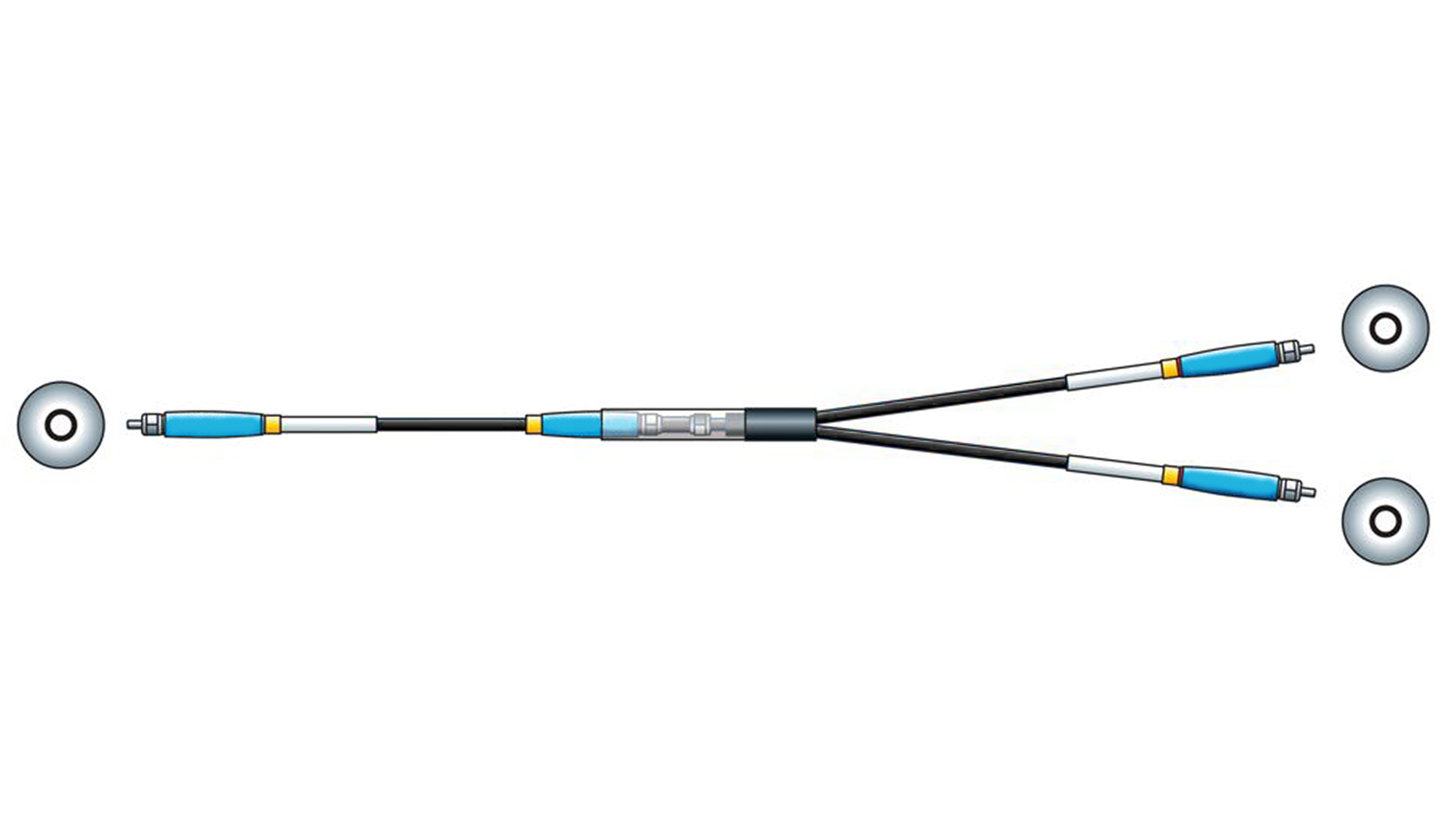

2分割光ファイバアセンブリは、Y字型の形状で光を分割、あるいは混合することができ、分光器やアクセサリに簡単に接続可能です。Y字形状の外観は2分岐ファイバとほぼ同じですが、2分割ファイバアセンブリは共通端子が1本のファイバで構成されているのが特徴です。



紫外-可視2分岐ファイバは、300-1100nmで効率的に透過するHigh OH含有の光ファイバです。



2分割ファイバは、2つの異なる場所からの光を混合し、単一のファイバーを介して分光器またはサンプルに供給します。これは、2つの異なる光源からの出力を結合する場合、または分光器に送信する前に2つの異なるサンプリングポイントから収集された光を混合する場合に役立ちます。



概要



ラボラトリグレードUV-VIS2分割ファイバラインナップ

型番 波長範囲 ファイバコア径 クラッド外径 バッファ材 主要バッファ厚 最大外径 長さ ジャケット コネクタ 最高温度 NA 全角 長期曲げ半径 短期曲げ半径
SPLIT200-UV-VIS 300 - 1100 nm 200 μm ± 5 μm 10 μm ± 4 μm ポリイミド 10 μm ± 5 μm 243 μm 2 m PVDF zipチューブ SMA 905 100 ℃ 0.22 25.4 ° 8 cm 4 cm
SPLIT400-UV-VIS 300 - 1100 nm 400 μm ± 8 μm 20 μm ± 3 μm ポリイミド 20 μm ± 7 μm 487 μm 2 m PVDF zipチューブ SMA 905 100 ℃ 0.22 25.4 ° 16 cm 8 cm
