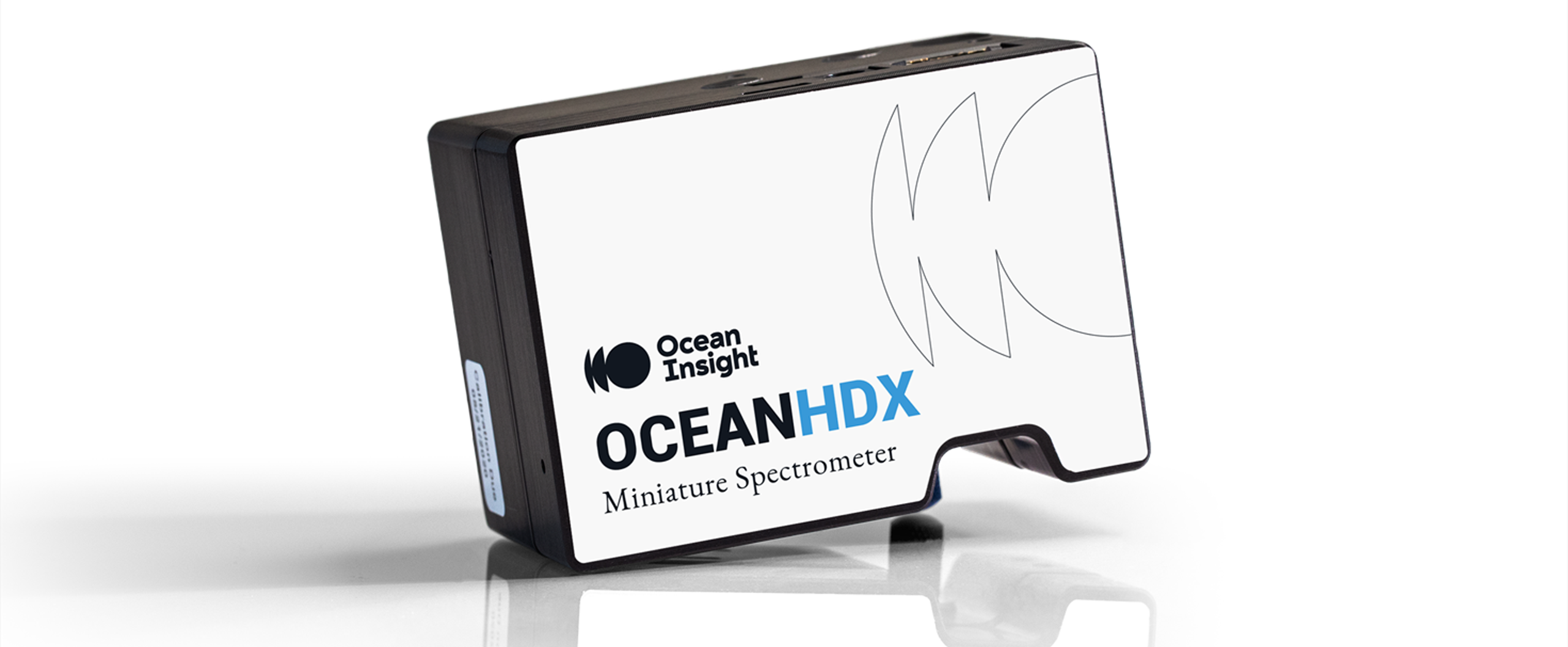

オーシャンオプティクスのOcean HDXは、高スループット、低迷光、および優れた熱安定性を実現するためのハイエンドオプティクスによって構築されています。X-プラットホーム電子回路は、強力なオンボード処理やギガビットイーサネット、SPIおよびWi-Fiを含む通信機能を備えています。Ocean-HDXは小型かつ丈夫で、組込みや工業用途、バイオメディカル、そして研究アプリケーションなどに理想的な分光器モデルです。
概要
Ocean HDX 仕様
| 分光 | |
| 波長範囲: | 200 - 800 nm (Ocean HDX UV-VIS) 350 - 925 nm (Ocean HDX VIS-NIR) 200 - 1100 nm (Ocean HDX XR) |
| 光学分解能: | 0.73 nm FWHM (Ocean HDX UV-VIS) 0.70 nm FWHM (Ocean HDX VIS-NIR) 1.10 nm FWHM (Ocean HDX XR) |
| 露光時間: | 6 m秒 - 10 秒 |
| ダイナミックレンジ: | 12000:1 |
| 入力ファイバコネクタ: | SMA 905 |
| オンボード平均化: | 最高5000スペクトル |
| オンボードメモリ: | 50000スペクトル |
| S/N比: | 400:1 |
| 迷光: | >3 AU |
| 熱安定性: | +/- 1ピクセル @ 0-40 ℃ |
| ディテクタ・グレーティング・スリット | |
| ディテクタ: | 裏面入射型CCDイメージセンサー |
| ピクセル数: | 2048 |
| グレーティング: | B3 (Ocean HDX UV-VIS) B2 (Ocean HDX VIS-NIR) B1 (Ocean HDX XR) |
| 入射スリット: | 10 μm |
| エレクトロニクス | |
| A/D分解能: | 16 ビット |
| コネクタ: | USB 40 ピン JAE DD4 コネクタ ギガビットイーサネット |
| 入出力: | 8つのユーザプログラム可能なGPIO |
| トリガモード: | 4つのモード |
| 通信 | |
| 有線: | イーサネット USB RS-232 |
| 無線: | Wi-Fi 802.11 a/b/g/n |
| 環境 | |
| コンプライアンス: | CE FCC Part 15 Class A ICES-003 Class A 2014/53/EU CISPR 11:2009 A1:2010 EMC 2014/30/EU EN 61326-1:2013 |
| マテリアル: | RoHS |
| 動作温度: | 0 ℃ - 40 ℃ |
| 保管温度: | -30 ℃ - 70 ℃ |
| サイズ | |
| 大きさ: | 88.9 mm x 63.5 mm x 52.4 mm |
| 重さ: | 400 グラム |
仕様固定型Ocean HDX：ラインナップ
Ocean HDXは、汎用的な分光分析に適した3種類の仕様固定型モデルをご用意しております。仕様固定型モデルはメーカー在庫となるため、短納期でご提供可能です。
OCEAN-HDX-UV-VIS 構成
| 用途: | 高精度の紫外-可視分光測定 |
| グレーティング: | B3 |
| 波長範囲: | 200 - 800 nm |
| スリット幅: | 10 μm |
| 光学分解能: | 0.73 nm |
| 2次光カットフィルタ: | B3-200 |
OCEAN-HDX-VIS-NIR 構成
| 用途: | 高精度の可視-近赤外分光測定 |
| グレーティング: | B2 |
| 波長範囲: | 350 - 925 nm |
| スリット幅: | 10 μm |
| 光学分解能: | 0.70 nm |
| 2次光カットフィルタ: | B2-350 |
OCEAN-HDX-XR 構成
| 用途: | 高精度の紫外-可視-近赤外分光測定 |
| グレーティング: | B1 |
| 波長範囲: | 200 - 1100 nm |
| スリット幅: | 10 μm |
| 光学分解能: | 1.10 nm |
| 2次光カットフィルタ: | B1-200 |
ラマン分光用仕様固定型Ocean HDX：ラインナップ
Ocean HDX Ramanは、785 nm ラマン励起アプリケーション向けのコンパクトで高性能な分光器です。この小型分光器は、150 cm-1 から 3400 cm-1 までのラマン信号データを取り込みます。Ocean HDX Ramanは25 μm または 50 μm の入射スリットで利用可能であり、固体、粉末、液体を測定するためにレーザー、プローブおよびサンプル ホルダと組み合わせることができます。アプリケーションは、蒸留酒の認証やカンナビノイドの分析から、ポリマーの同定や医薬品成分の特性評価まで多岐にわたります。

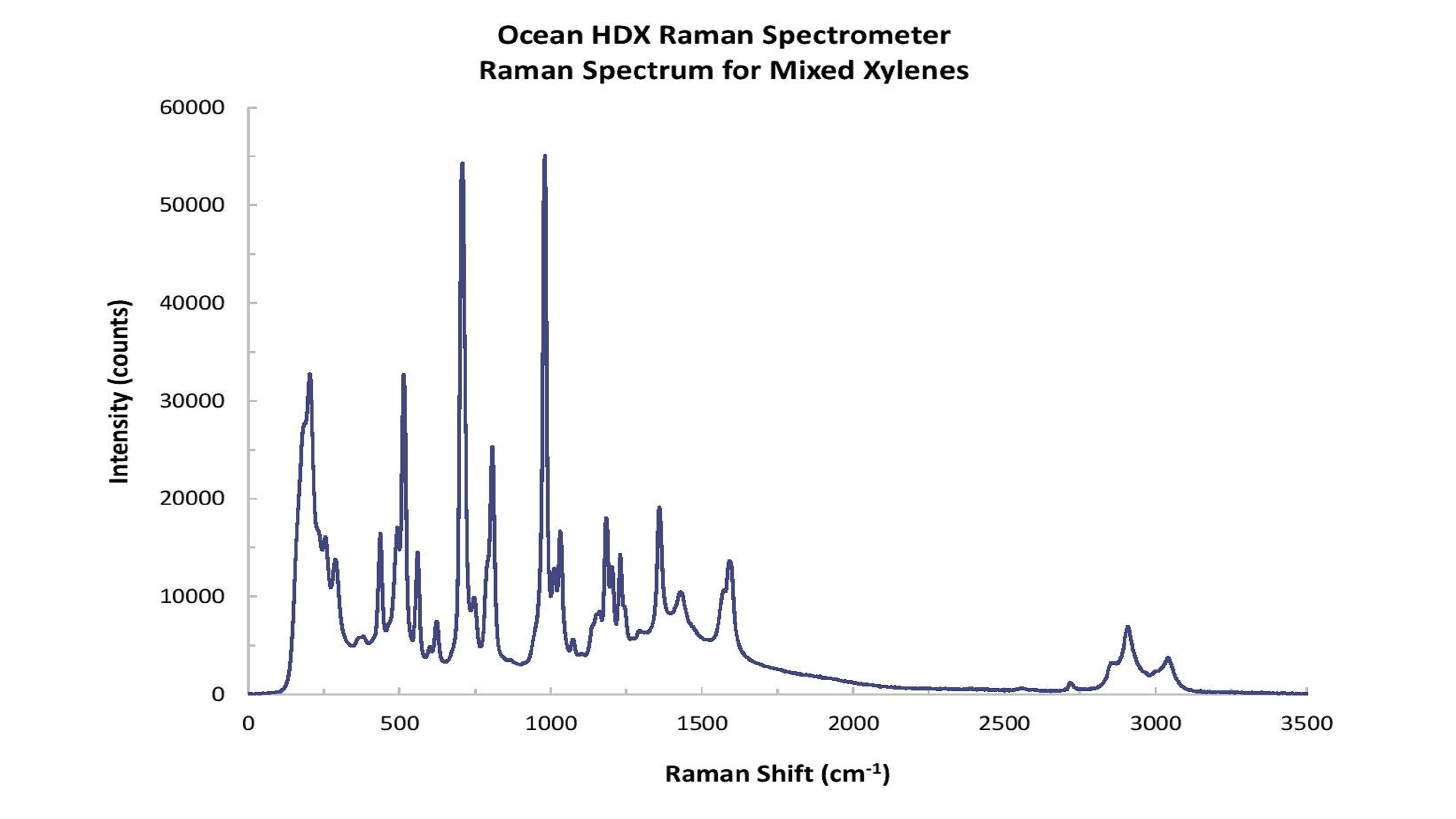

Ocean HDX Ramanで取得した混合キシレンのラマンスペクトル
OCEAN-HDX-RAMAN7 構成
| 用途: | 785nm励起のラマン分光 |
| ラマンシフト: | 150 cm-1 - 3400 cm-1 |
| 光学分解能: | 9 cm-1 @ シフトの中間点 |
| スリット幅: | 25 μm |
OCEAN-HDX-RAMAN7-HT 構成
| 用途: | 785nm励起の高感度ラマン分光 |
| ラマンシフト: | 150 cm-1 - 3400 cm-1 |
| 光学分解能: | 12 cm-1 @ シフトの中間点 |
| スリット幅: | 50 μm |
